SmartGen HMU8-9570 Hybrid-Energieregler

Technische Parameter

Anzeige 8-Zoll-LCD
Gummi für Bedienfeld
Sprachen Chinesisch und Englisch
Monitorschnittstelle RS485
Programmierbare Schnittstelle RS485
CANBUS (1939) ?
Gleichstromversorgung DC (10~35) V
Gehäuseabmessungen (mm) 221*163*51
Plattenausschnitt (mm) 205*147
Betriebstemperatur (-25~+70)?
Gewicht (kg) 1,3

Produktübersicht:
Der Hybrid-Energieregler HMU8-9570 dient zur Verwaltung von Mikronetzen, die aus Solarenergie, Windenergie, Energiespeicherbatterien und Generatoren bestehen. Er überwacht Daten über den RS485-Anschluss. Er steuert außerdem den Start und Stopp von Generatoren im System je nach Last oder Ladezustand der Batterie und regelt die Ausgangsleistung durch Einstellen von Generatorspannung, Frequenzmittelpunkt und prozentualem Abfall. Darüber hinaus verfügt er über Spar- und Leistungssparmodi.

Der Hybrid-Energieregler HMU8-9570 verfügt über einen 8-Zoll-kapazitiven Touchscreen mit einer Auflösung von 800 x 600 Pixeln und chinesischer und englischer Anzeige. Er ist einfach zu bedienen und zuverlässig im Betrieb.

Der Hybrid-Energie-Controller HUM8-9570 kann zur Datenüberwachung und Steuerung von Wechselrichtern, Konvertern und Generatoren verwendet werden und eignet sich für Mikronetz-Hybrid-Energiesysteme, die aus Photovoltaik, Speicherenergie und Generatoren bestehen, sowie für Hybrid-Energiesysteme, die aus Speicherenergie und Generatoren bestehen.



Die Hauptmerkmale sind wie folgt:

Das Anzeigemodul verfügt über einen 8-Zoll-LCD-Bildschirm mit einer Auflösung von 800 x 600, HMI-Display und kapazitivem Touchscreen. Die optionale chinesische und englische Benutzeroberfläche kann vor Ort ausgewählt werden, was die Inbetriebnahme für das Werkspersonal vereinfacht.

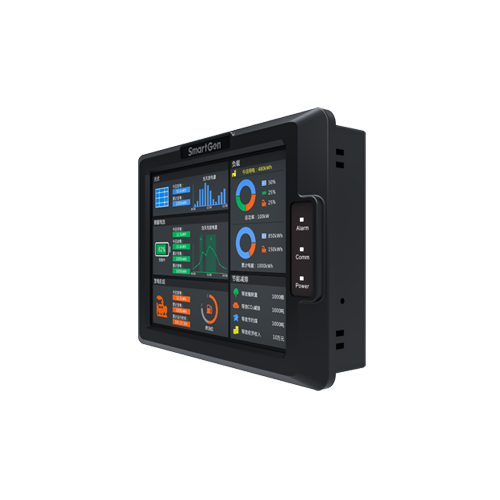

Mit Betriebsanzeige, Kommunikationsanzeige und Alarmanzeige;
Das Modul verfügt über eine 10-stufige Helligkeit, die an unterschiedliche Umgebungen angepasst werden kann.

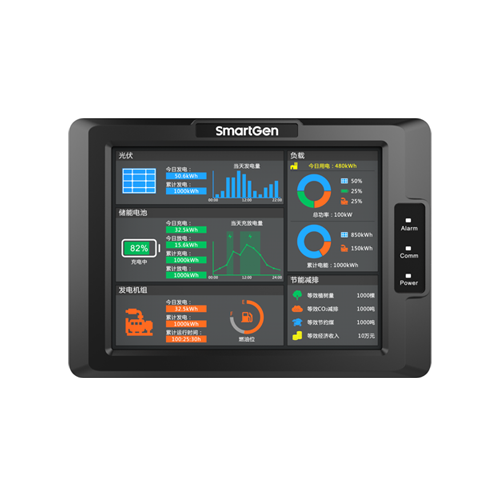

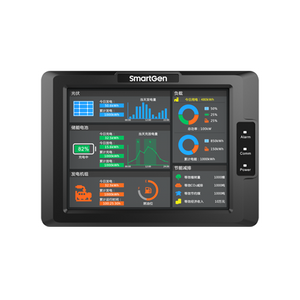

Auf der Homepage des Anzeigemoduls können ein Balkendiagramm der aktuellen PV-Tagesleistung, ein Diagramm der aktuellen Lade-/Entladekurve der Energiespeicherbatterie, eine Lastleistung und ein Kreisdiagramm der akkumulierten Energie angezeigt werden.
Anzeige von Parametern zur Energieeinsparung und Emissionsreduzierung;
Stellen Sie die Generatorfrequenz, den Spannungsmittelpunkt und den Abfallprozentsatz ein.
Stellen Sie die RS485-Kommunikationsanschlussparameter auf dem Modul ein, die auch bei einem Stromausfall nicht verloren gehen. Alle Modulparameter können über die übergeordnete Computersoftware am PC angepasst werden.
Zwei Betriebsmodi: Sparmodus und Leistungserhaltung;

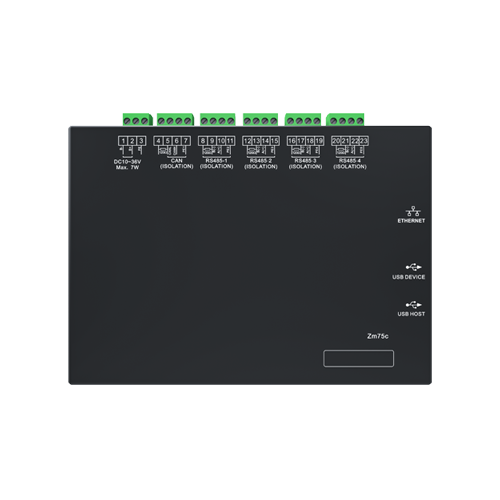

Mit 4 RS485-Ports, 1 CANBUS-Port, 1 ETHERNET-Port;
Großer Stromversorgungsbereich DC (10–35) V, geeignet für Umgebungen mit unterschiedlichen Starterbatteriespannungen;
USB-Geräteanschluss zum Aktualisieren der Firmware des Anzeigemoduls;
USB-Master-Anschluss zum Aktualisieren des Bildschirmbilds und des Textbestands des Anzeigemoduls;
Die Wasserdichtigkeitsstufe IP65 wird mithilfe einer Gummiringdichtung zwischen Gehäuse und Bedienfeld erreicht.
Der Controller wird durch Metallklammern befestigt;
Modulares Strukturdesign, steckbare Klemme, integrierte Montage, kompakte Struktur mit einfacher Installation.
