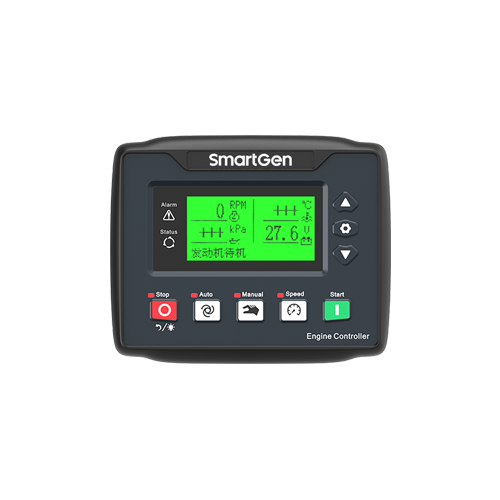

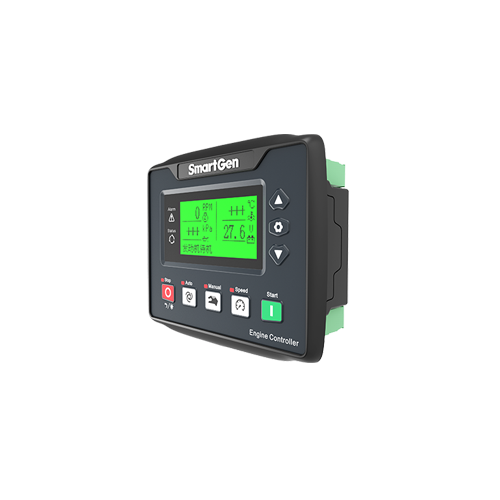

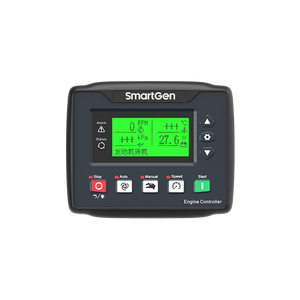

Controlador de motor SmartGen HEM4000
Parámetros técnicos:
Pantalla LCD (132*64)
Panel de operación de caucho de silicona
Idioma chino e inglés
Entrada analógica 6
Salida digital 6
Interfaz programable RS485
RTC y registro de eventos ●
Inicio/parada programados ●
GOBIERNO ●
Mantenimiento ●
Clase de protección IP (panel frontal) IP65
Fuente de alimentación CC CC (8?35) V
Dimensiones de la caja (mm) 135*110*44
Recorte del panel (mm) 116*90
Temperatura de funcionamiento (-25 ~ +70)
Descripción general del producto:
El controlador de motor HEM4000 se utiliza para controlar el motor y realizar funciones de arranque/parada automáticos, medición de datos, protección contra alarmas y tres controles remotos (control remoto, medición remota y comunicación remota). Ofrece regulación de velocidad, no solo con salida de relé, sino también con interfaz GOV, que permite controlar la velocidad de todo tipo de motores sin inyección electrónica de combustible (EFI).
El controlador de motor HEM4000 incorpora una gran pantalla de cristal líquido (LCD) e interfaz seleccionable en chino e inglés, lo que facilita su uso. Los usuarios pueden leer los parámetros de funcionamiento del motor directamente desde la pantalla LCD.
El controlador de motor HEM4000 utiliza tecnología de microprocesador ARM de 32 bits con funciones de medición precisa de parámetros, ajuste de valores fijos, configuración de tiempo y ajuste de umbrales, etc. La mayoría de los parámetros se configuran desde el panel frontal y todos se pueden configurar y monitorear mediante un puerto USB o RS485 desde una PC. Gracias a su diseño compacto, conexiones sencillas y alta fiabilidad, se utiliza ampliamente en diversos sistemas de control de grupos electrógenos, como sistemas de bombas de agua, sistemas de control de temperatura, compresores de aire, sistemas de ingeniería y maquinaria, etc.
RENDIMIENTO Y CARACTERÍSTICAS
LCD de 132 x 64 con retroiluminación, interfaz multilingüe (incluidos los idiomas inglés y chino) e interfaz de fácil operación;
Protección de pantalla de acrílico duro con resistencia mejorada al desgaste y al rayado;
Panel de silicona y pulsadores para un mejor funcionamiento en entornos de alta y baja temperatura;
Puerto de comunicación RS485 para realizar control remoto, medición remota, comunicación remota a través del protocolo ModBus;
6 canales de sensores analógicos, 3 canales de sensores de resistencia fija y 3 canales de sensores flexibles, que se pueden configurar como sensores de tipo resistencia/corriente/voltaje;
Se pueden utilizar y definir directamente por el usuario múltiples curvas de sensores de temperatura, presión y nivel;
La recopilación precisa de varios parámetros del motor proporciona funciones de protección completas, como protección contra alta temperatura del agua/baja presión de aceite del motor, exceso de velocidad y baja velocidad;
Con función de regulación de velocidad mecánica y función de ajuste de velocidad GOV, puede controlar la velocidad del motor hacia arriba y hacia abajo manualmente;
Función de cambio de velocidad alta/velocidad de ralentí;
Todas las salidas son salidas de relé;
Con la función de configuración de parámetros, permite a los usuarios cambiar y configurar los parámetros y al mismo tiempo se almacenarán en el memorizador FLASH interno y no se perderán en caso de corte de energía;
Condiciones alternativas de desconexión del cigüeñal (velocidad del motor, presión de aceite);
La velocidad del motor se puede obtener mediante un sensor de velocidad o un generador de carga W/L;
Amplio rango de suministro de energía DC (8 ~ 35) V, que es adecuado para diferentes entornos de voltaje de batería de arranque;
Registro de eventos, reloj en tiempo real, funciones de inicio y parada programadas (inicio una vez al día/semana/mes);
Funciones de control de calefacción, refrigeración y bomba de combustible;
Función de mantenimiento. Se pueden configurar acciones (advertencia o apagado) cuando se acerque el tiempo de mantenimiento.
Todos los parámetros adoptan un ajuste digital en lugar de la modulación analógica convencional con un potenciómetro, lo que mejora la confiabilidad y la estabilidad;
Nivel de seguridad impermeable IP65 del panel frontal debido al sello de goma en el diseño de la carcasa;
Los clips de fijación de metal permiten un rendimiento perfecto en entornos de alta temperatura;

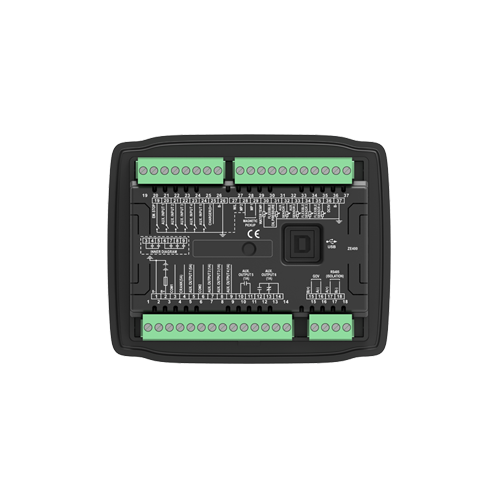

Diseño modular, carcasa ABS retardante de llama, terminales de conexión enchufables y forma de instalación integrada; la estructura es compacta y la instalación es muy fácil.
